Eh-pH ダイアグラムと活量ダイアグラム

Act2

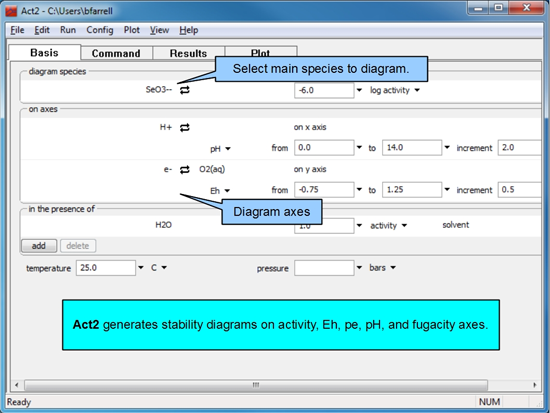

1. Act2 は、活量、Eh、pe、pH、およびフガシティを軸に安定ダイアグラムを生成します。ダイアグラムに表示する主たる化学種と、ダイアグラムの軸を選択します。

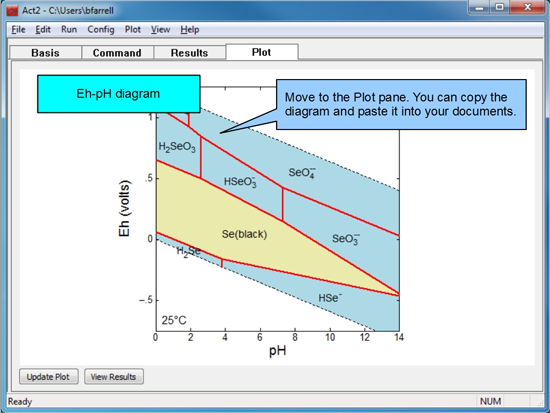

2. Eh-pH ダイアグラムの例。Plot ペインを選択します。ダイアグラムは、任意のドキュメントにコピー＆ペーストすることができます。

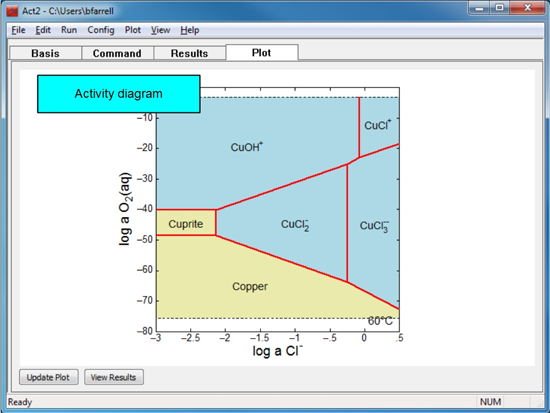

3. 活量ダイアグラムの例。

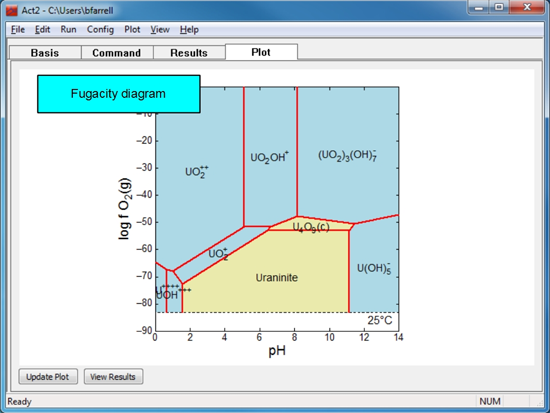

4. フガシティダイアグラムの例。

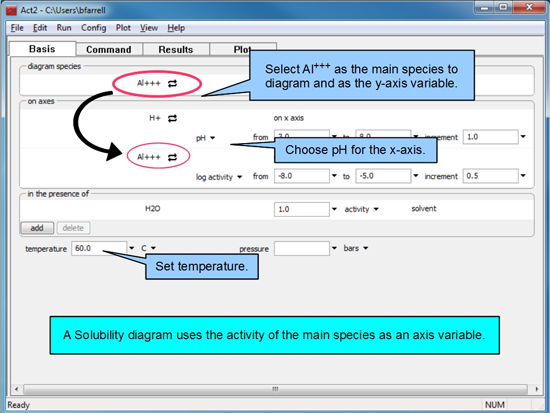

5. 溶解度ダイアグラムは軸変数に主たる化学種の活量を使用します。ダイアグラムに表示させる主たる化学種に Al+++ を選択します。これは Y 軸変数となります。X 軸には pH を選択します。温度を選択します。

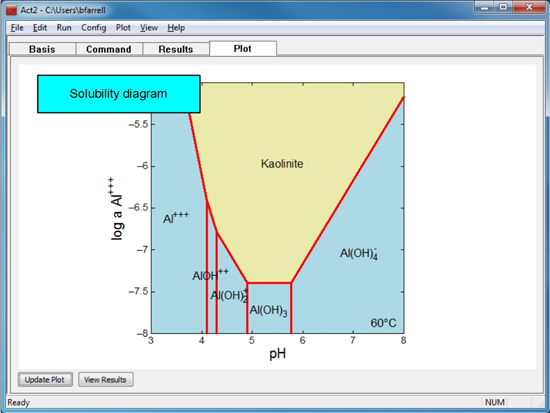

6. 溶解度ダイアグラムの例。

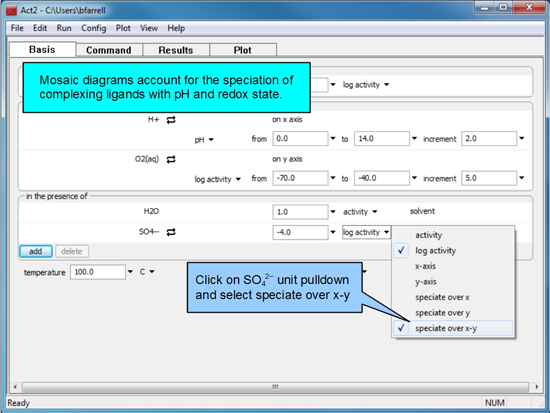

7. モザイクダイアグラムは、錯体を形成する配位子の存在状態を pH と酸化還元状態で考慮します。SO₄ ^2- の単位のプルダウンをクリックして、speciate over x-y を選択します。

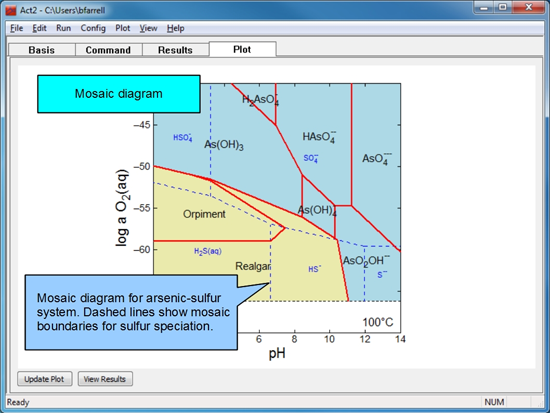

8. モザイクダイアグラムの例。ヒ素-硫黄系のモザイクダイアグラムです。点線は硫黄種のモザイク境界をあらわします。


Tact

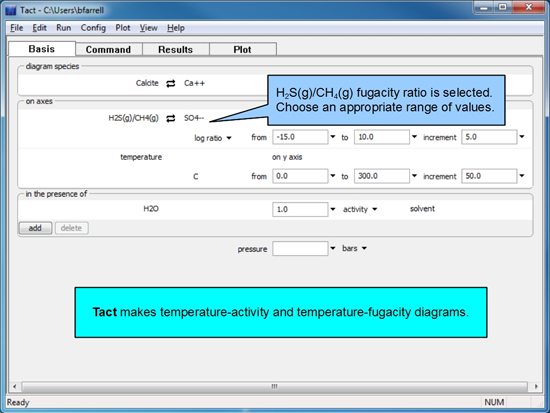

1. Tact は、温度-活量、および、温度-フガシティのダイアグラムを作成します。H₂S(g)/CH₄(g) の逃散能比を選択します。適切な値の範囲を選択します。

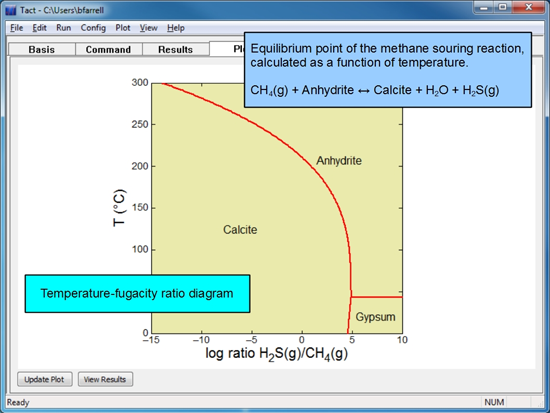

2. 温度-フガシティ比ダイアグラムの例。温度の関数として計算したメタン酸化反応の平衡点。
   CH₄(g) + 無水石膏 ⇔ 方解石 + H₂O + H₂S(g)
