USGS TerraServer 画像データのダウンロード

無料で配布されている USGS TerraServer 画像データの中からコロラド州ゴールデンの衛星写真をダウンロードします。Didger 4 には、ダウンロードした画像データをベースマップとして Surfer 9 に直接渡す機能があります。そこで最後に、ダウンロードした画像を Surfer 9 に送り、ベースマップと半透明の等高線マップのレイヤーを重ね合わせます。

TerraServer 画像をダウンロード

まず Didger 4 で USGS TerraServer 画像をダウンロードします。

  1. Didger 4 を起動します。
  2. Image | Download TerraServer Images コマンドを選択して、TerraServer Image Download ダイア ログを開きます。TerraServer 画像をダウンロードするには、インターネット接続が必要です。
  3. TerraServer Image Download ダイアログで Location Search ボタンをクリックし、コロラド州の中央部を選択します。

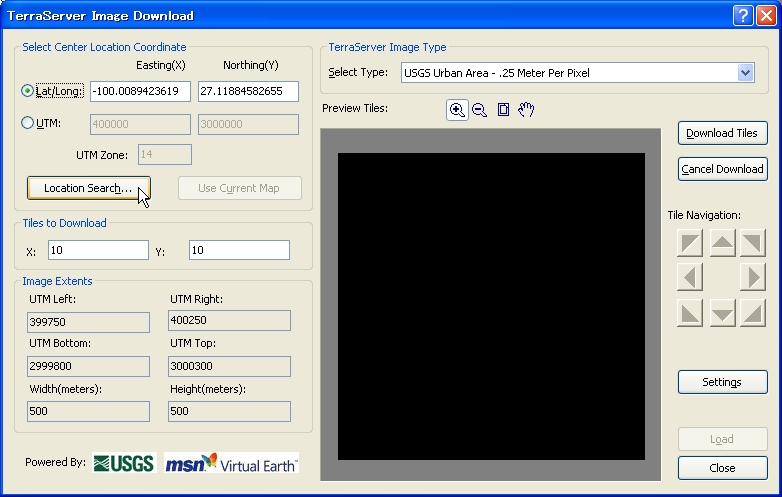

    TerraServer Image Download ダイア ログ

  4. Location Search ダイアログの Place Name フィールドに "Golden" と入力します (以下、引用符は入力不要です) 。 State ドロップダウンリストで "CO " を選択し、Search ボタンを押します。
  5. Select Location リストの中で、Place Name が Golden (Longitude:-105.22, Latitude:39.75) の項目を選択し、OK ボタンをクリックします。

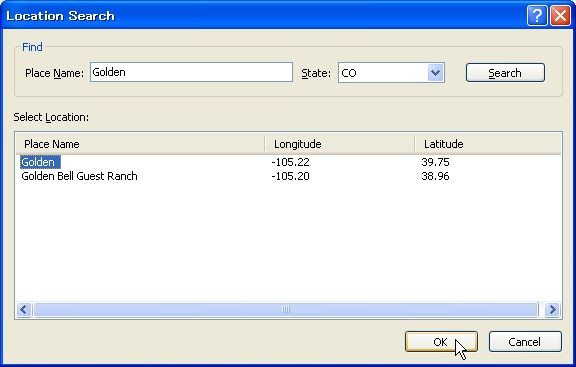

    Location Search ダイアログ

    コロラド州ゴールデンの座標が Select Center Location Coordinate ボックスに入力されました。

  6. Tiles to Download エリアの X と Y にそれそれ "20" を入力して下さい。20 × 20 タイル分の画像をダ ウンロードします。
  7. TerraServer Image Type エリアにある Select Type ドロップダウンリストの中から、Digital Ortho Quadrangle - 2 Meter Per Pixel を選択して下さい。

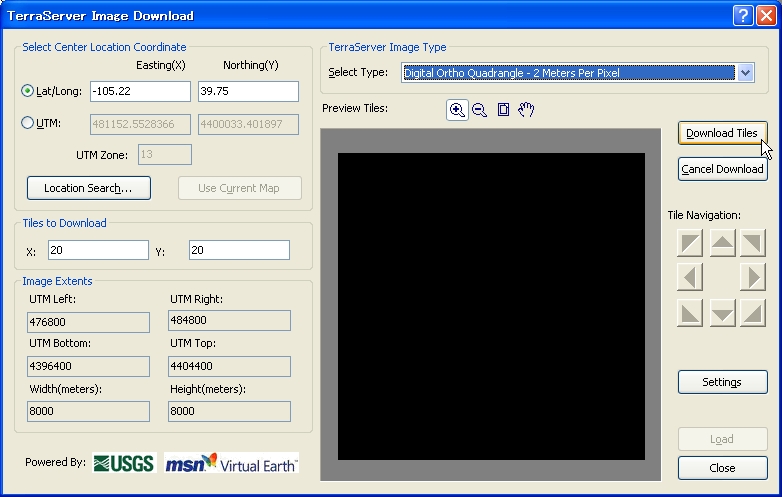

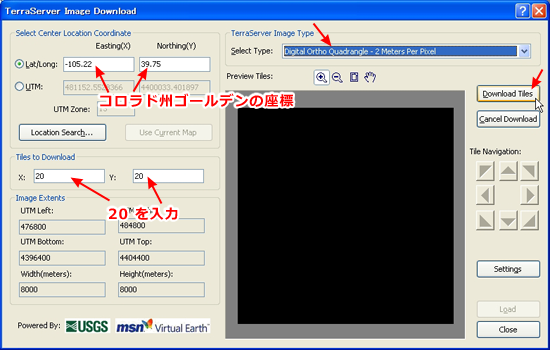

    上記設定が完了したら Download Tiles ボタンをクリック

  8. Download Tiles ボタンをクリックします。画像データがダウンロードされ、Preview Tiles エリアに表示されます。

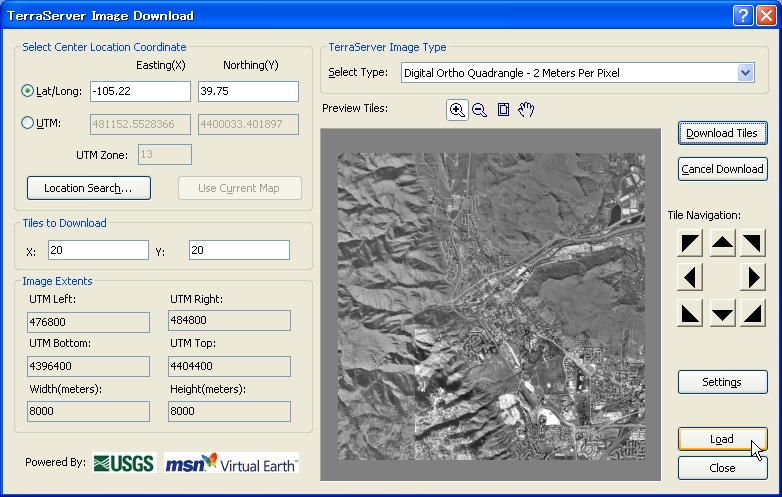

    Preview Tiles エリアに表示された画像データ

  9. 画像データがすべてダウンロードされたら、Load ボタンをクリックします。

画像を Surfer に送る

TerraServer 画像を Surfer に送ります。

  1. Didger 4 で TerraServer 画像を選択し、Tools ¦ Surfer ¦ Create Base Map コマンドを選択します。(Windows Vista を使用している場合、管理者のユーザーアカウントで実行する必要があります。)

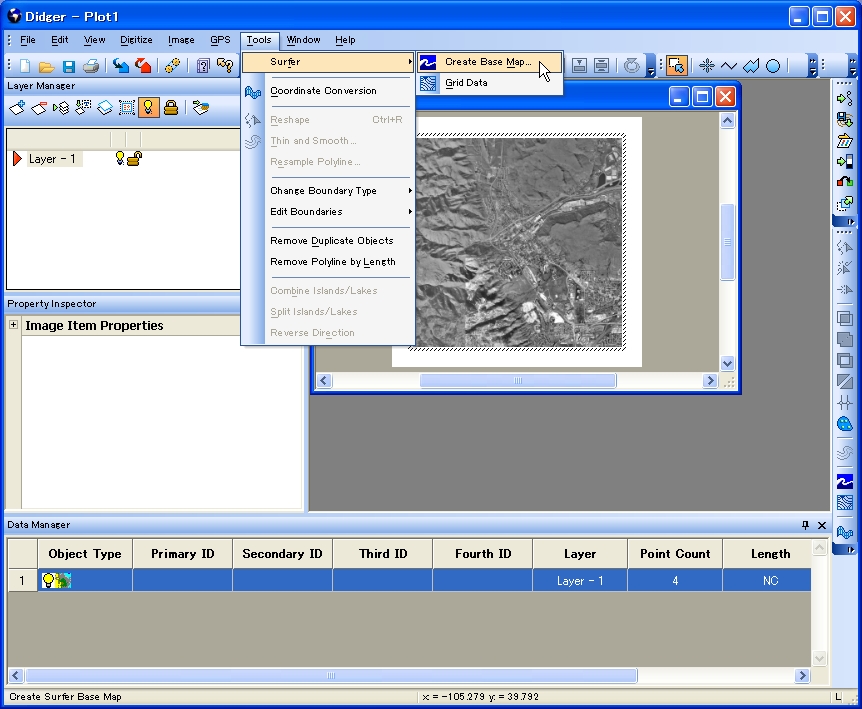

    Tools ¦ Surfer ¦ Create Base Map コマンドを選択

  2. Surfer Map ダイアログでは Creating a single raster base map オプションを選択し OK ボタンをクリックします。
    Surfer Map ダイアログ

  3. TIF - Tagged Image (TIFF) Export ダイアログが表示されたら、すべてデフォルト設定のまま OK ボタンを押して下さい。

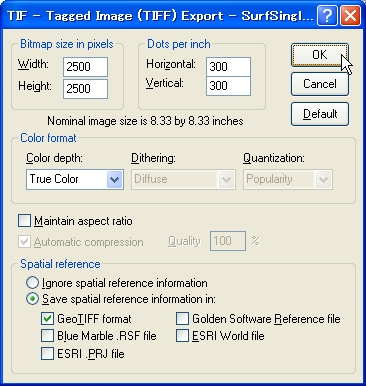

    TIF - Tagged Image (TIFF) Export ダイアログ

  4. Surfer 9 が起動し、TerraServer 画像が UTM 座標付きのベースマップとして表示されます。

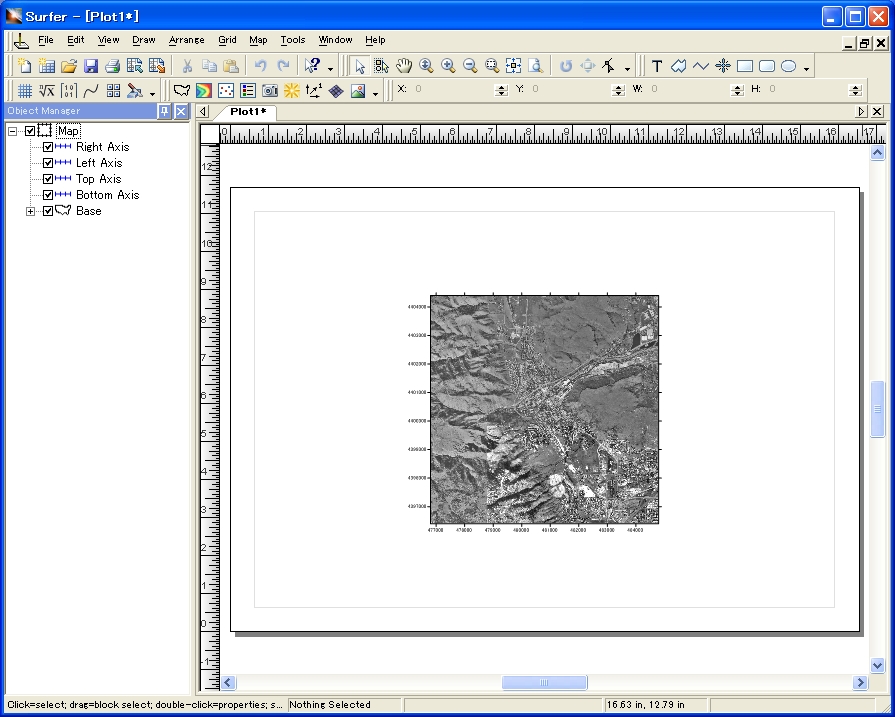

    Surfer 9 に表示された TerraServer 画像

さらに画像に半透明の等高線マップレイヤーを重ね合わせます。(サンプルとして用意されているグリッドファイルを使って、等高線マップを作成します。以下の操作は、すべてSurfer9で行います。)

  1. Surfer 9 でベースマップを選択します。
  2. Map ¦ Add ¦ Contour Layer コマンドを選択します。

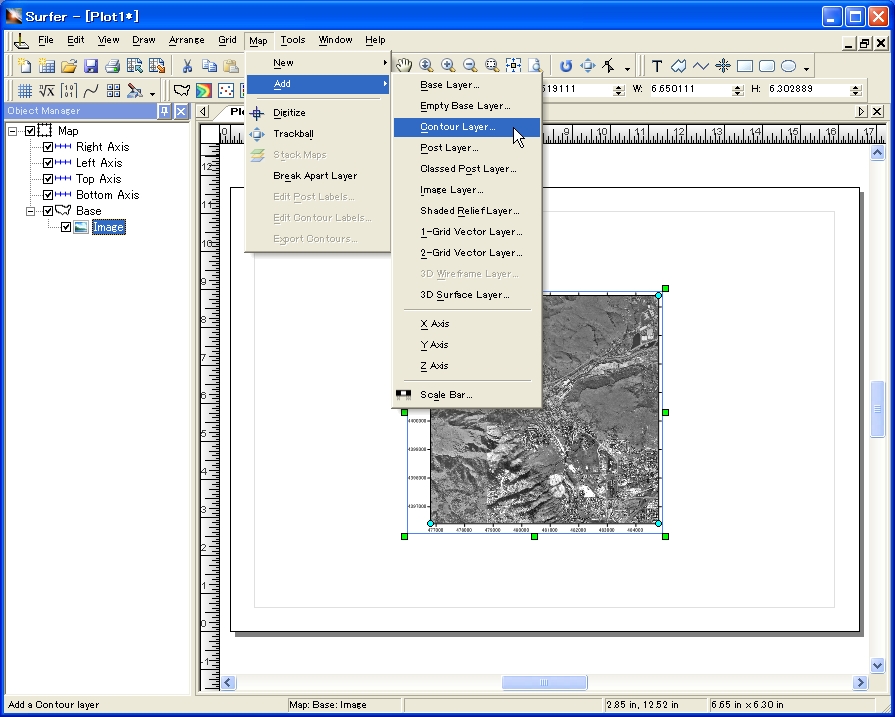

    Map ¦ Add ¦ Contour Layer コマンドを選択

  3. Open Grid ダイアログで フォルダ内に用意されたサンプルファイル TutorialTerraServ.GRD を選択し、開くボタンをクリックします。
  4. すべてのレイヤーが含まれるように、マップの範囲を調整するかどうか尋ねてきます。ここではいいえのボタンをクリックして下さい。
  5. ベースマップの上に等高線マップのレイヤーが重ねられます。

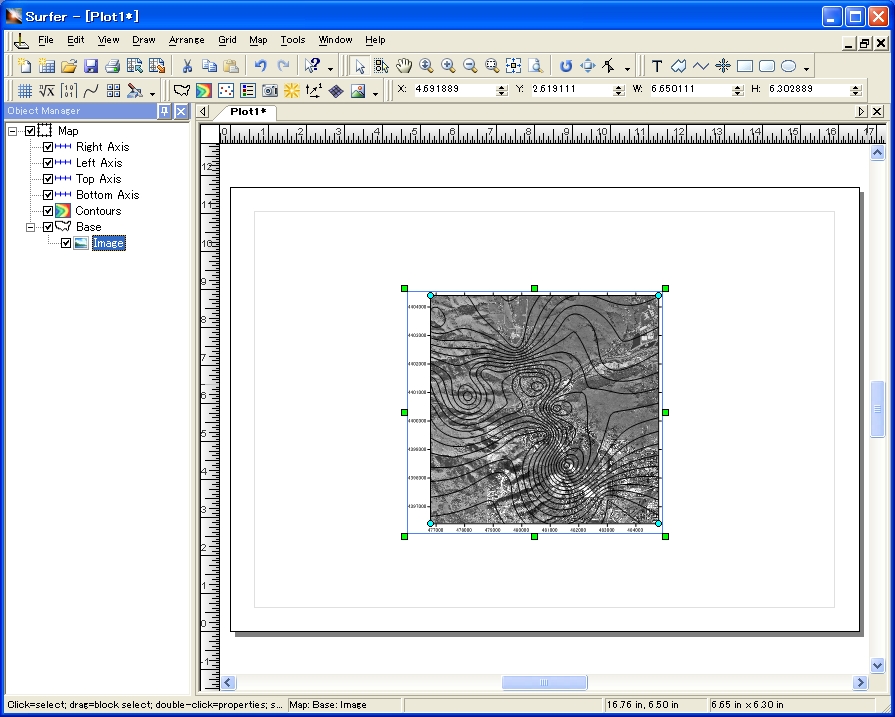

    ベースマップの上に重ねられた等高線マップのレイヤー

  6. Object Manager で Contours をダブルクリックし、等高線図のプロパティを開いて下さい。
  7. General パネルで Fill Contours オプションをチェックし、Apply ボタンをクリックします。

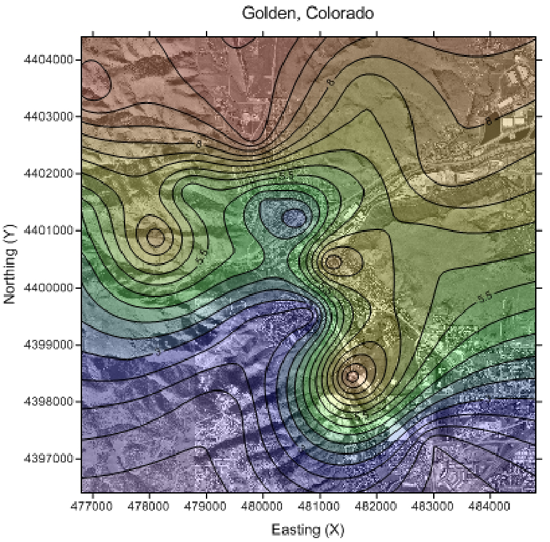

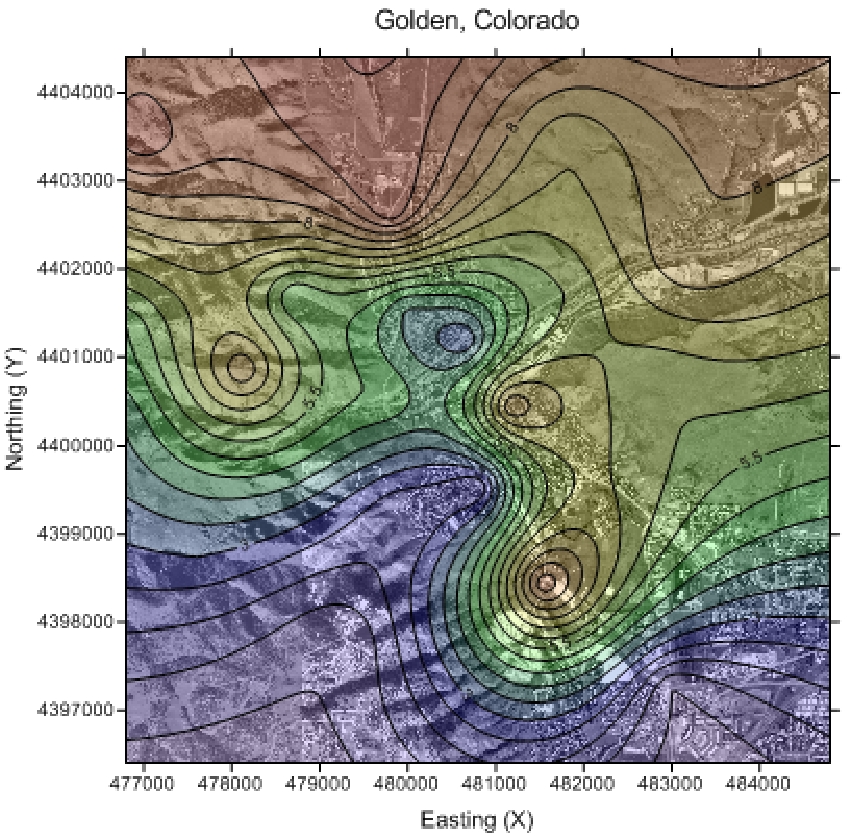

    Fill Contours オプションをチェック後の等高線図
