シート状の構造から筒状の構造を作成するには

CrystalMaker では、シート状の構造を湾曲させて筒状の構造を作成することができます。

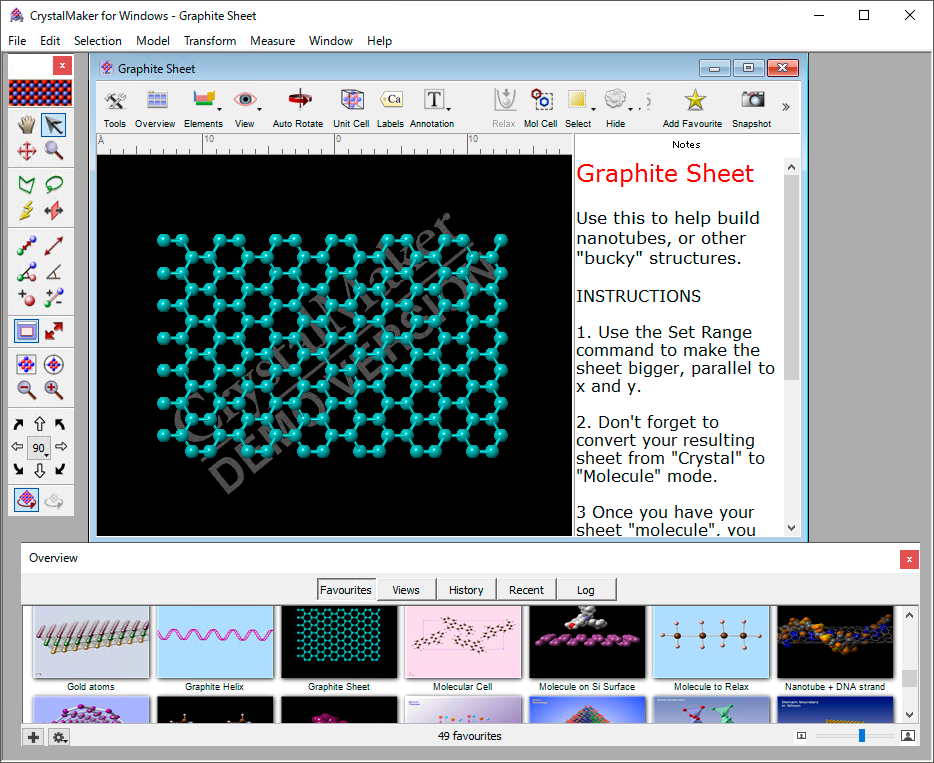

1. サンプルデータの Graphite Sheet を開きます。

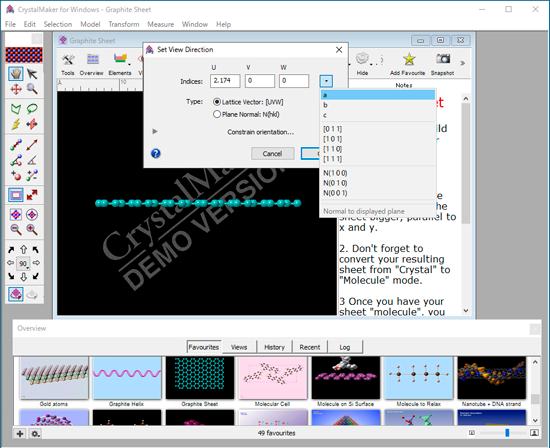

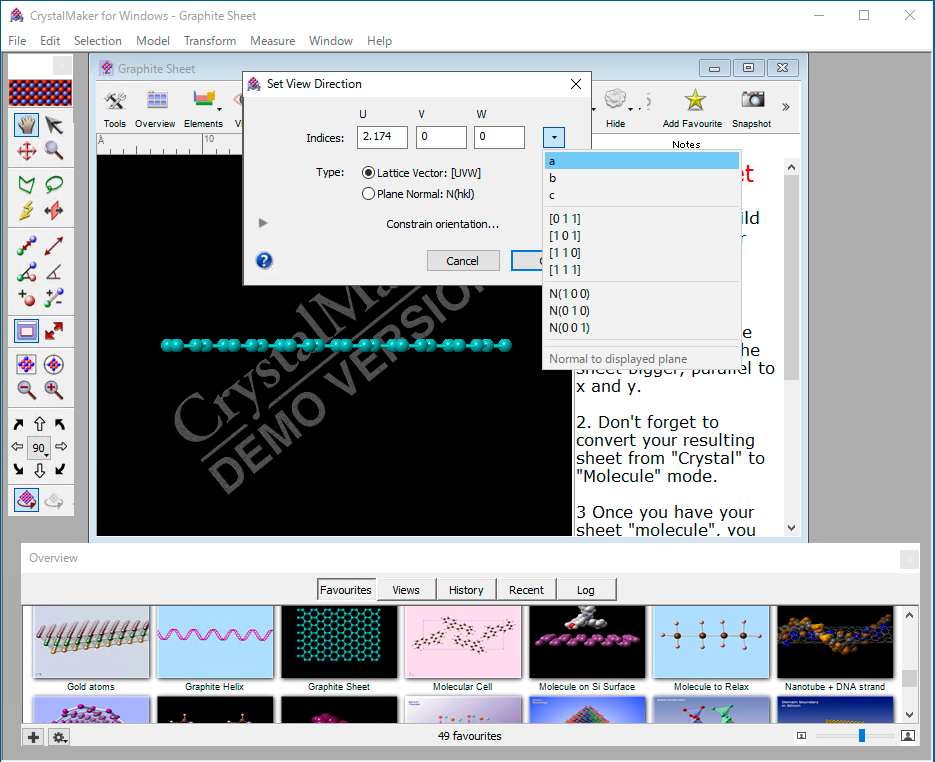

2. Transform > Set View Direction で筒の円周となる面だけが画面に表示されるよう向きを変更します。この場合は、a (1,0,0) を選択します。

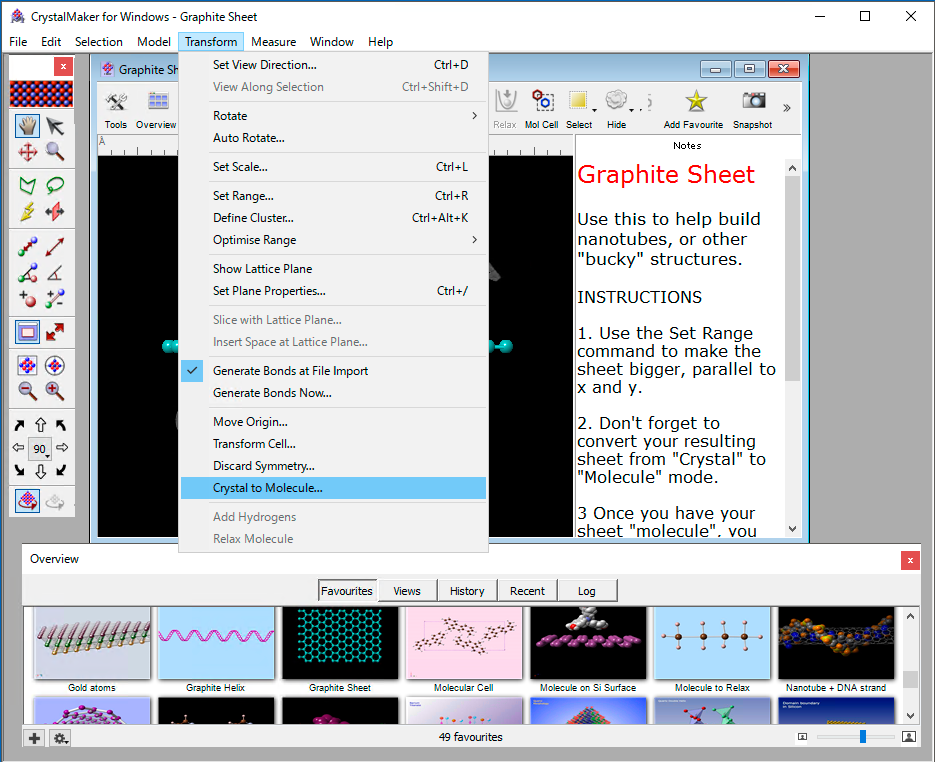

3. Transform > Crystal to Molecule で、分子モードに変更します。

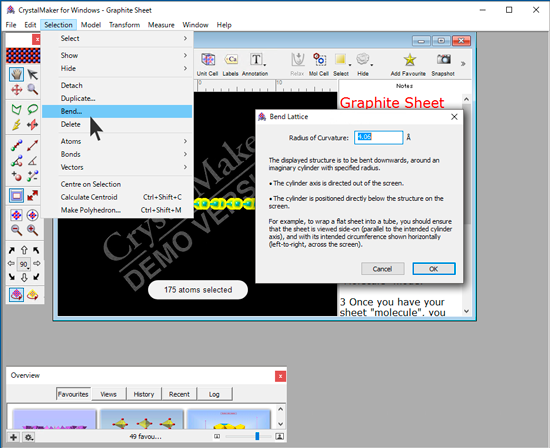

4. Selection > Select > All (または Atoms) を選択してすべてを選択状態にしたら、Bend Lattice ダイアログに筒の半径 (4.06Å) が自動的に計算されます。

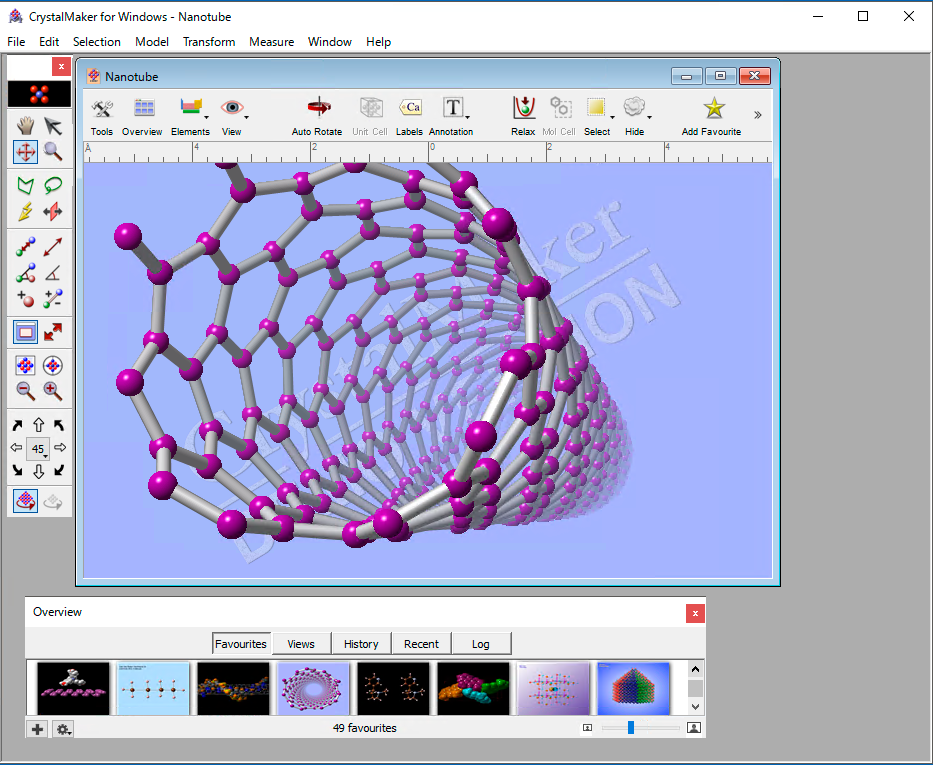

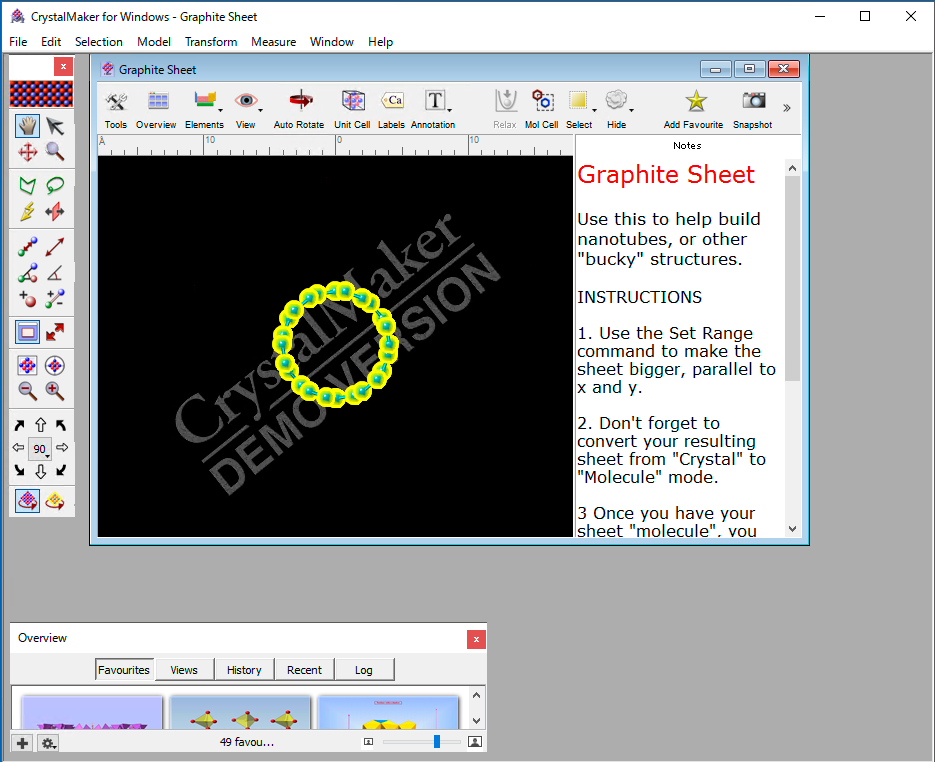

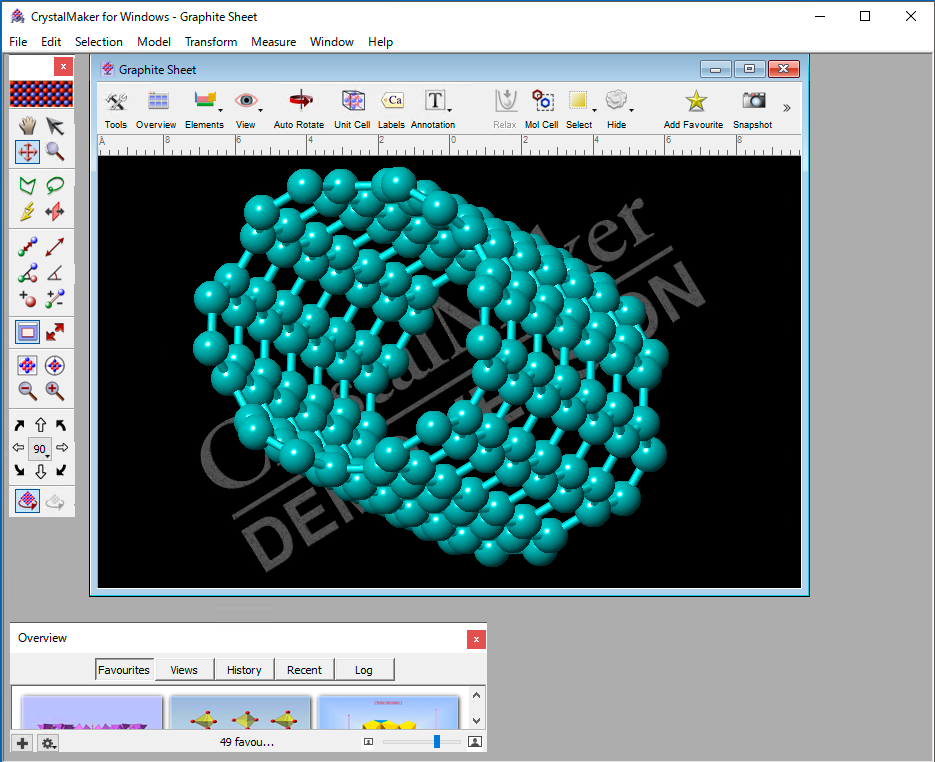

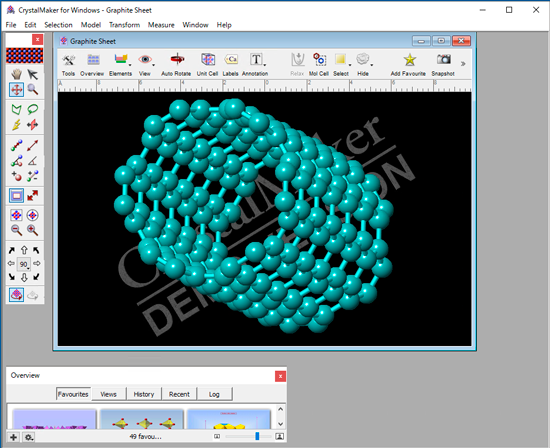

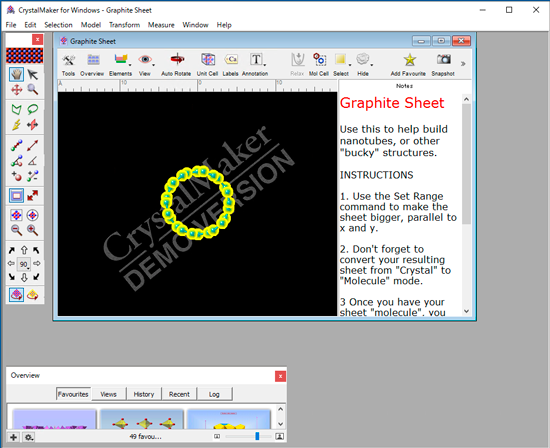

5. OK をクリックすると、筒状の構造が作成されます。



同じシート構造を使用する場合でも、View Direction の向きによってBend の適用のされ方は変わります。

シートの向き		Bend の結果
	→
	→
	→



また、デフォルトで提示される半径 (4.06Å) を変更することで、曲がり具合を調整することができます。

8.12Å (２倍)		16.24Å (４倍)
	→

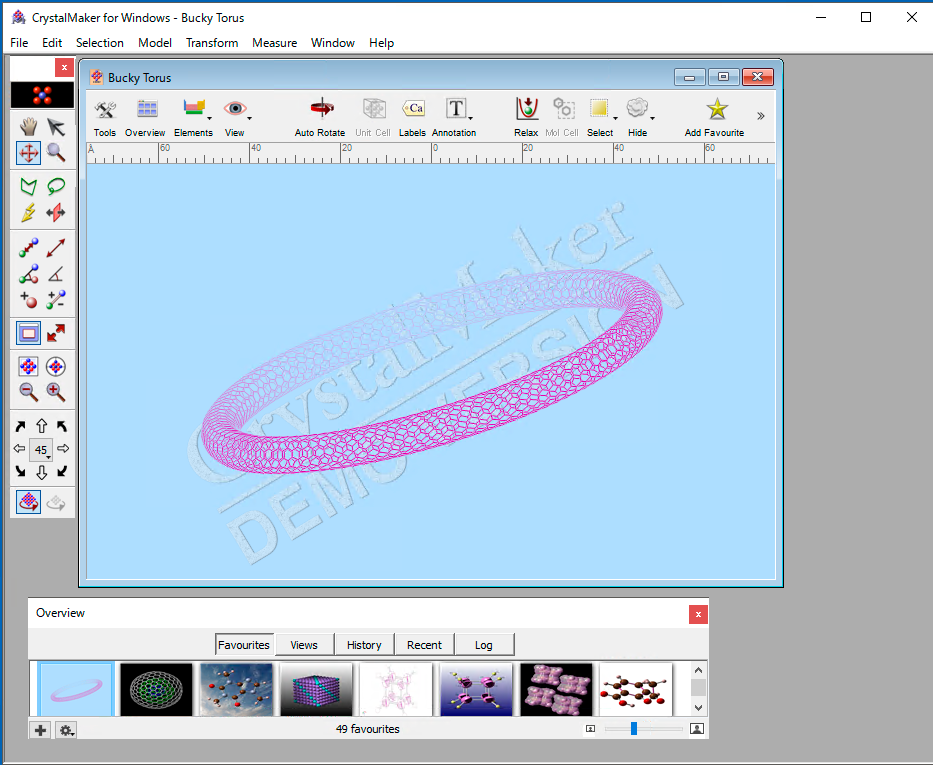

CrystalMaker にはこのほかのサンプルデータもご用意されていますのでご参考にしてください。
