ケージ構造の多面体作成

多面体の配位数を用いて複雑なケージ形状を単純化

CrystalMaker は、原子と結合子のグループを多面体にすることで構造を単純化することができます。ゼオライトやバッキーボール (C-60、バックミンスターフラーレン) などのケージ構造を見ていると、1つの疑問が湧きます。ケージ内が空洞ですので、中身の詰まった多面体として表示することはできないでしょう。幸いなことに CrystalMaker は、Polyhedral コマンドを使って多面体として表示することができます。

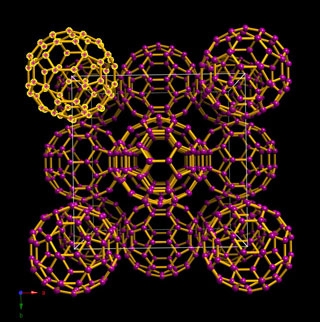

CrystalMaker は、左側のケージ構造を多面体 (右側) として表示することができます。



充填多面体の作成

1. 原子の選択
   まずケージの全原子を選択します。これらは、最終的に多面体の頂点となります。ゼオライトの場合は、四面体サイト (Al、Si 原子) を選択します。この例では、C60 の炭素原子を選択しています。C60 同士は結合されていないので、1つまたは複数の原子を選択し、Edit > Select > Molecule コマンドで 1つの分子全体を選択することができます。



2. Add Centroid Atom コマンド

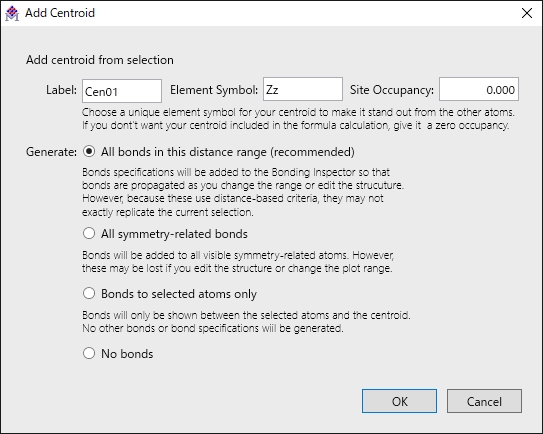

   Transform > Selection > Add Centroid Atom コマンドを選択します。以下のようなダイアログが表示されます。


   新たにケージの重心位置にサイト (ラベル、元素記号、占有率) を設定します。他の元素と区別するため、仮の元素記号を割り付けると良いでしょう。

   次に、Generate にて、結合子を生成します。All bonds in this distance range (recommended) を選択して下さい。
   注意：結合子がないと多面体を表示することができません。

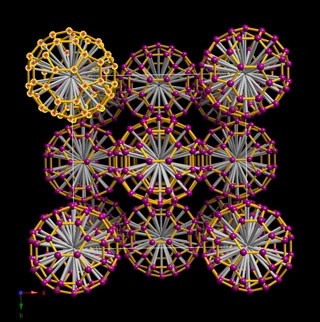

   OK ボタンをクリックすると、構造がプロットされます。ケージの重心位置に、ケージを構成する原子と結合した新しいサイトが作られます。これを使って、多面体を定義します。



3. 多面体の微調整
   多面体を表示するようにモデルを切換えます（Model > Polyhedral を選択）。Atoms inspector に移り、重心以外のすべてのサイトの Poly Style を Blank に設定します。


   多面体のインスペクタを編集して、エッジをプロットしないようにしたり、表面は完全な平面にしたり、あるいは四角形と三角形の組み合わせで描かれている六角形を 1つのものにしたりします。

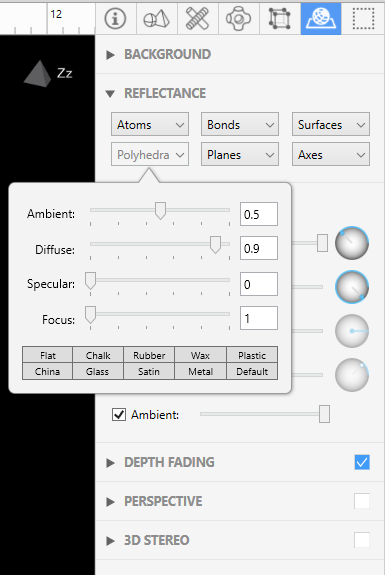

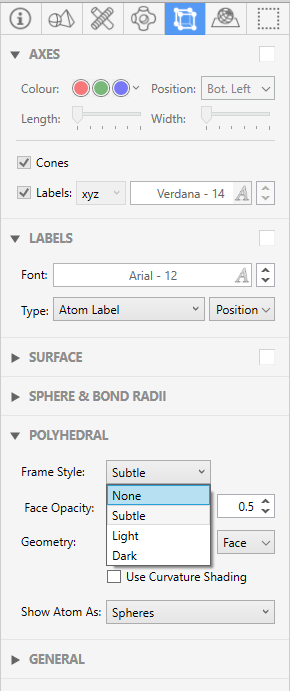

   設定を編集するには、まず Rendering inspector に移ります。REFLECTANCE タブを開き、Polyhedral のオプションを設定します。その後、Model inspector に移ります。REFLECTANCE タブを開き、Frame Style に None を指定します。

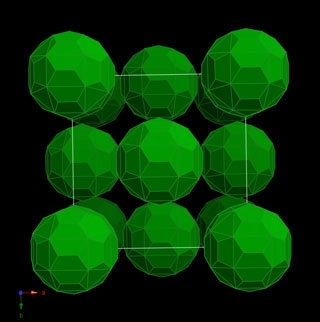

   設定に従いプロットされます。これできれいな充填多面体になったはずです。






面毎に塗り色を変えるには

中身が詰まった C60 の多面体を作り出す代わりに、ケージの各面毎の平面サイトを設定することもできます。こうすると、各面毎に異なる色塗りができますので、対称性がはっきり分かります。

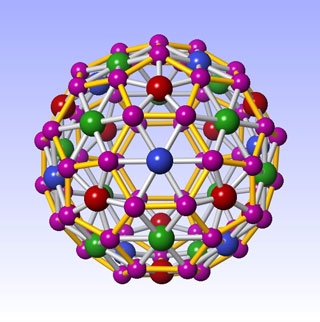

その方法は、各面の頂点をなす原子のグループのみを選択し、先の例と同じように Transform > Selection > Add Centroid Atom コマンドを使用します。これを各面に対して繰り返します。これにより、面の中央位置に新しいサイトが作り出されます。

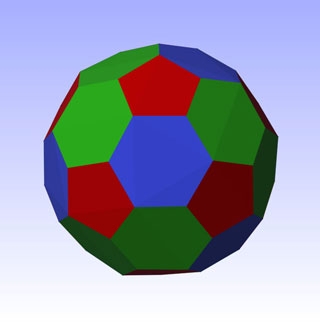

不透明あるいは半透明の面として、それぞれの面を描くことができます。面毎に異なる色で塗ると、次のようになります。

※ 重要な注意点

Polyhedral コマンドは、中身の詰まっていない大きなケージ状の構造を描くための特別なコマンドです。通常は Bonds inspector を使用して結合子と多面体を作ってください。

Polyhedral コマンドはまた、対称性を有する結合子を作り出します。Bonds inspector を使用する場合は、その必要性はありません。原子間の距離だけが必要です。
