独立した工程間の関係を表現する方法

ここでは２つの並行して稼働している工程において、一方の工程の特性（４M等）の変更がもう一方の工程の特性などに変更を及ぼす場合に、その関係付けの一例を示します。

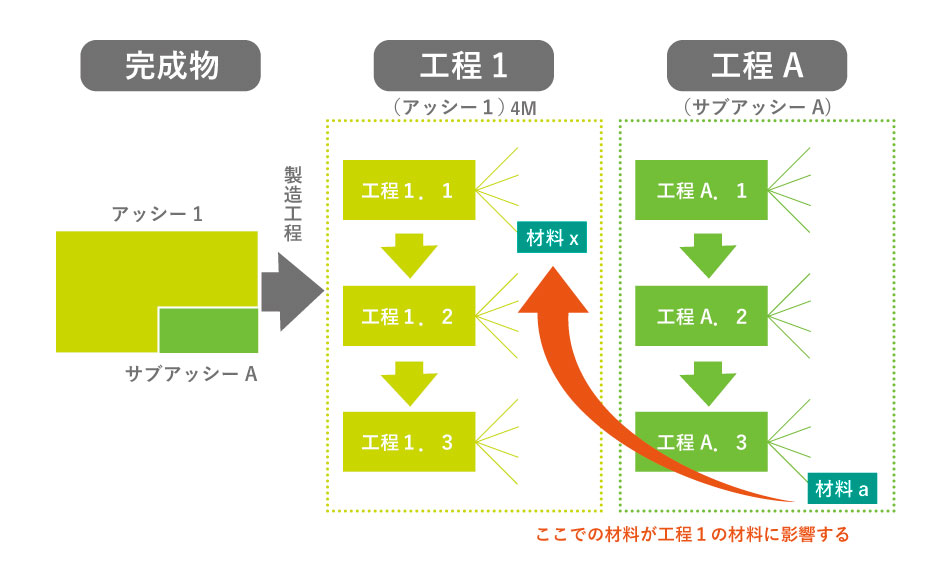

• 次の例では、「アッシー１」の「工程１」と「サブアッシーA」の「工程A」が稼働しています。
  この中で、サブアッシーAの工程の「工程A．３」における「材料a（４MのMaterial）」の変更が、「工程１．１」の「材料」に影響を与えるとします。




独立した工程であるため、FMEAは独立していますが、「工程A．３」における「材料a」を変更した場合、どこに影響するのかを認識することが重要です。

APIS IQでは、工程の「構造」とは別に、「機能ネット」の概念を導入することでこれを把握することができます。（VDAでは従来から採用されていた）「機能ネット」とは「AIAG-VDA FMEA」でも採用された「機能間の関係を示すネットワーク」です。

※ここで示したものはいくつかの方法の１つであり、他の方法もあります。

機能ネットでの連携の方法

1. 工程（プロセス）分解を行い、各工程に「人」「機械」などを定義します。

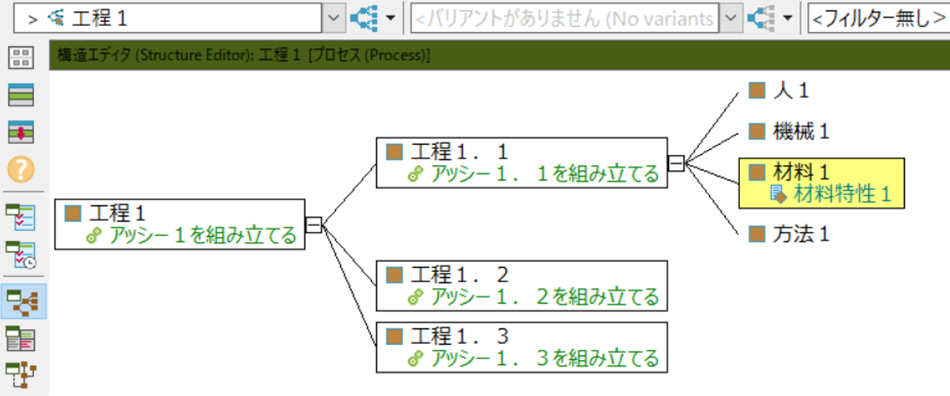

   【工程１】

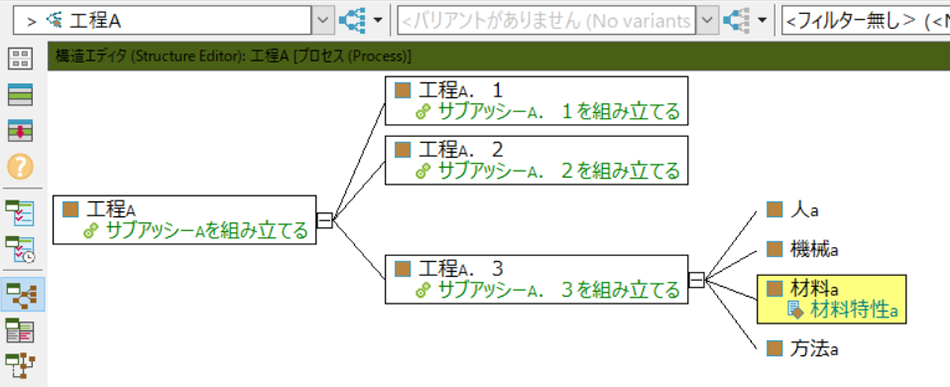

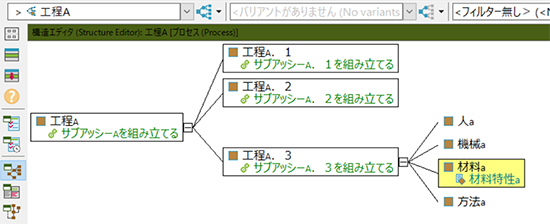

   【工程A】

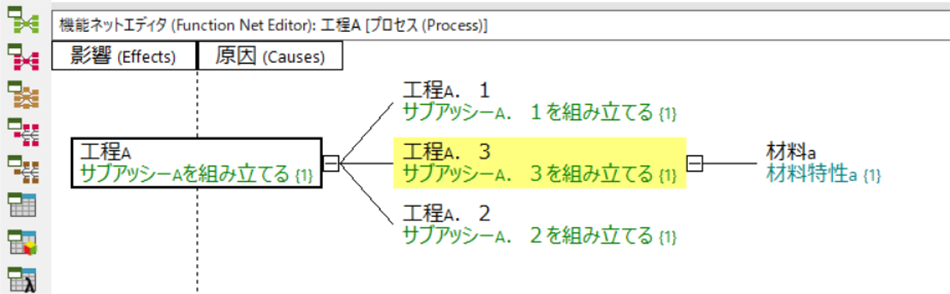

2. 各工程の機能ネットを作成します。この時点では、まだそれぞれの工程とその関係は独立しています。

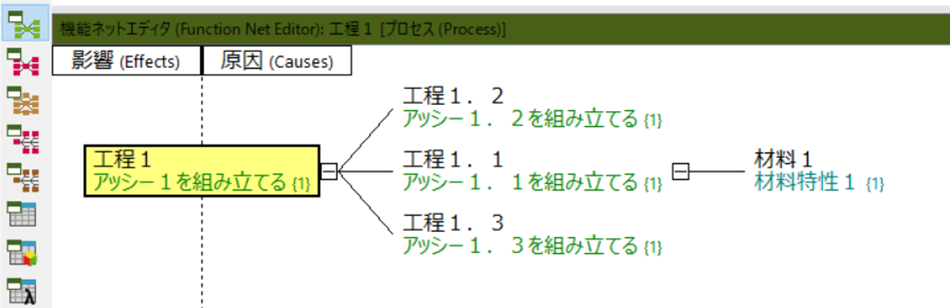

   【工程１】


   【工程A】

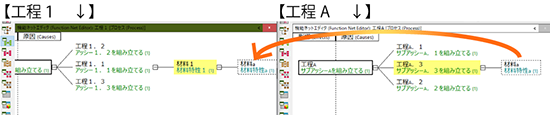

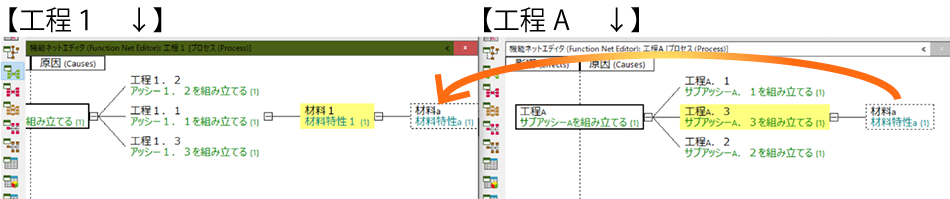

3. 「工程１」の「工程１．１」の「材料１」の機能要素に対して、「工程A．３」の「材料a」の機能要素を「原因側」としてドラッグ＆ドロップします。（この時、ウィンドウを２つ開く方がやりやすい）

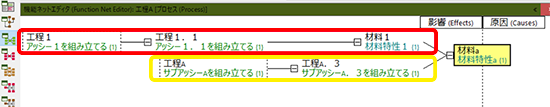

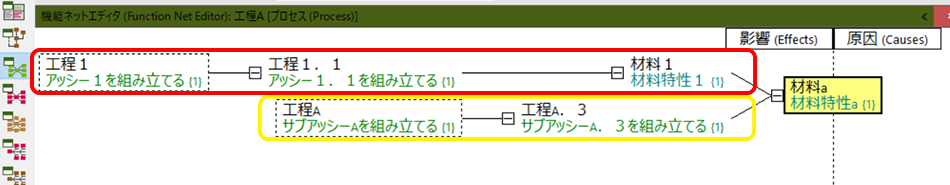

4. 機能ネットの中で「材料a」の「材料特性a」をフォーカス要素にすると、構造は別々であっても、機能的に関連した「工程１」と「工程A」の影響範囲が表示されます。





この関連付けは「故障」でも行うことができます。上記と同じ関連付けを行うと、「材料a」の「故障」が「工程１」と「工程A」の両方に影響することがわかります。
