設計 FMEA(DFMEA) の構造を工程 FMEA(PFMEA) に結びつける方法 (ブックマークを使う方法)
設計 FMEA と工程 FMEA が同じプロジェクトまたは派生プロジェクトの中に含まれていることを想定します。

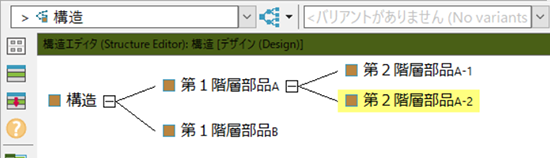

設計 FMEA を次のように作成したとします。この中で 「第2階層部品A-2」 の製造工程の工程 FMEA に関連付けると仮定します。

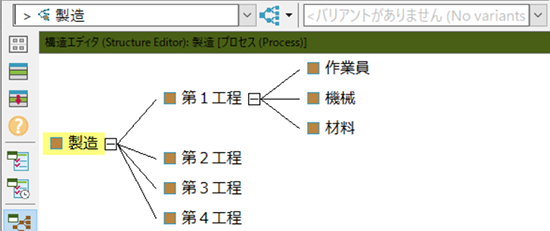

工程 FMEA 側は次のようになっているとします。このトップレベルに設計 FMEA からジャンプしてきたいとしましょう。

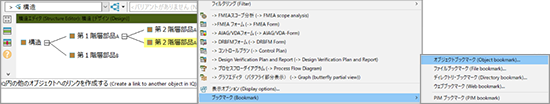

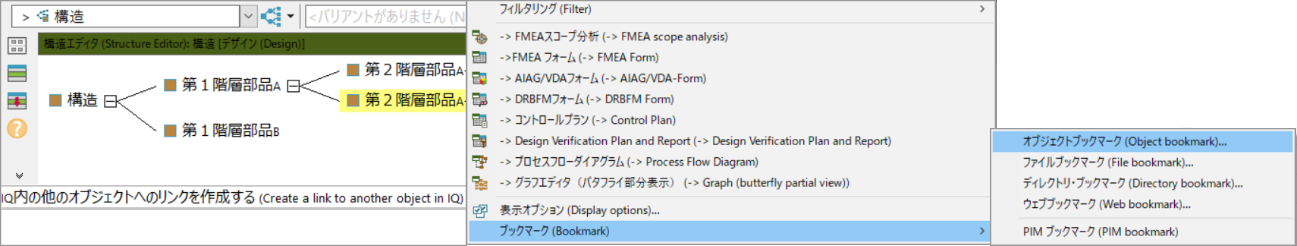

設計 FMEA 側で 「第2階層部品A-2」 を右クリックして、 「
ブックマーク ⇒ オブジェクトブックマーク
」 を選択します。

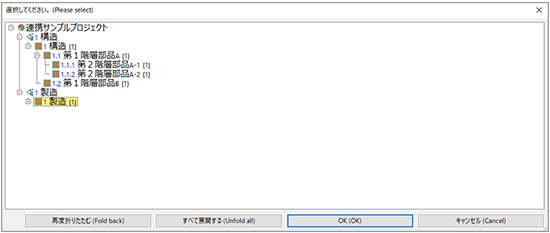

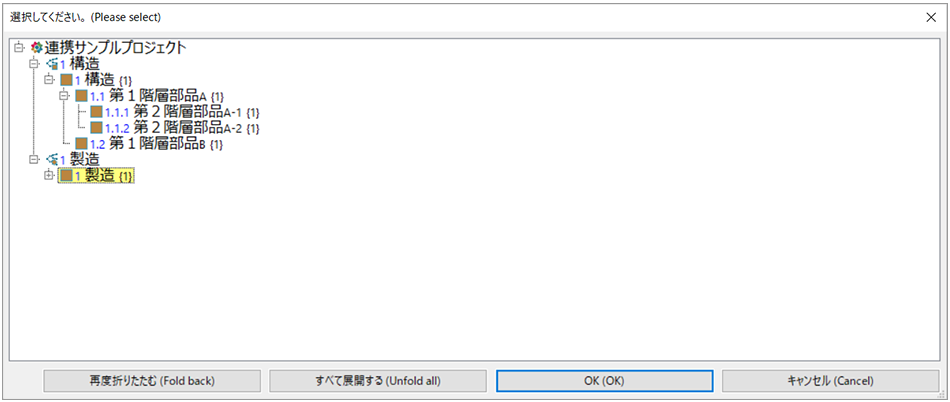

プロジェクト内にある項目のツリーが表示されるため、関連付けたいトップレベルの 「製造」 を選択し、「
OK
」 をクリックします。

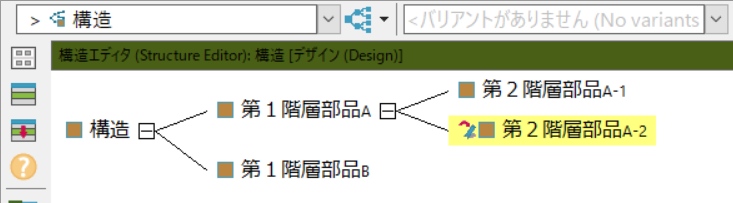

設計 FMEA の 「第2階層部品A-2」 にブックマークアイコンが付きます。

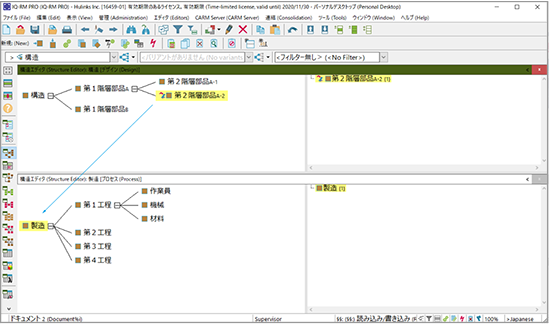

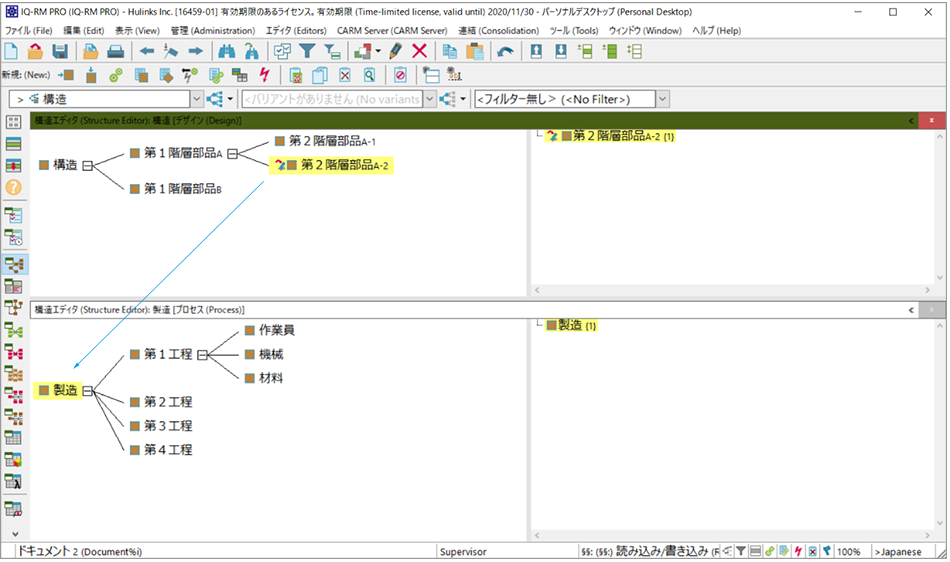

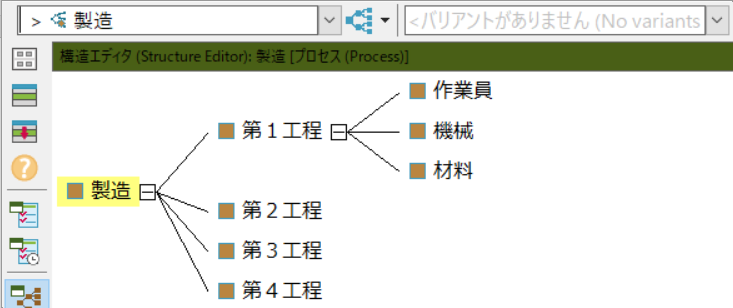

作成されたブックマークアイコンをダブルクリックすると、関連付けられた工程 FMEA のトップレベルの要素がハイライトされたツリーが、分割されたウィンドウ内に表示されます。
