4.10 複数の矢印を接続する

ある変数がそれ以外の複数の変数によって影響を受ける場合、それらをあらわす複数の矢印を一度に描画することができます。この例では、Fuel cost 変数に寄与する３つの変数を接続する方法を紹介します。

まずはじめに、矢印ツールが選択されているかをご確認ください。

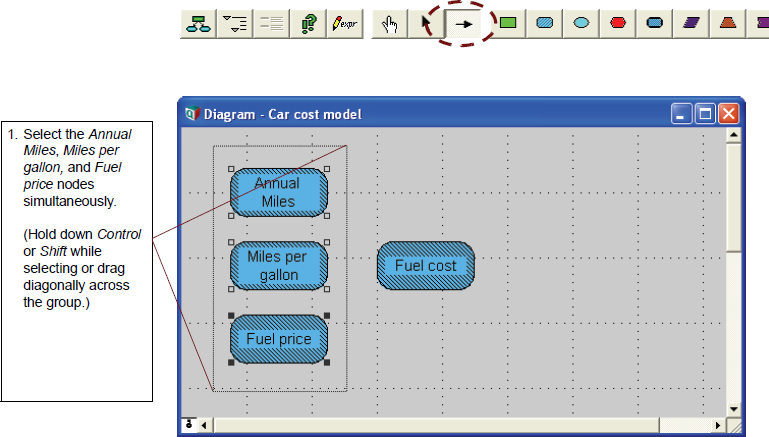

1. Annual Miles, Miles per gallon, および、Fuel price の３ノードを一度に選択します。
(Control または Shift キーを押しながら選択するか、このグループの周囲をマウスでドラッグします)

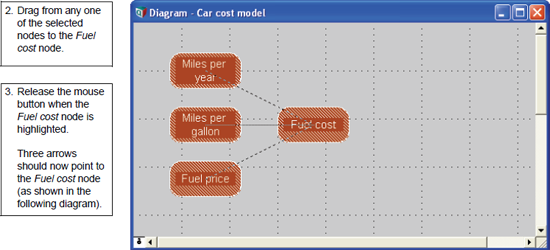

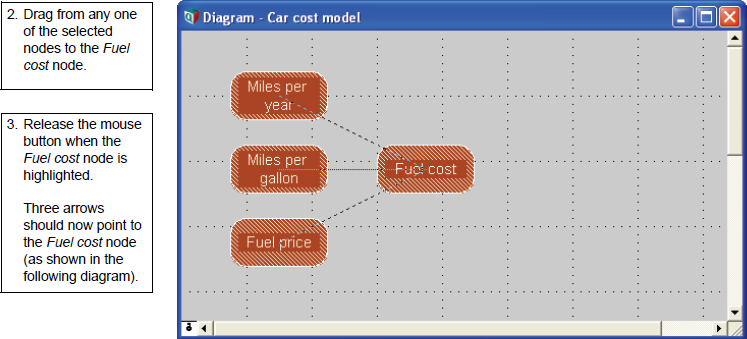

2. 選択したノードのいずれかから、Fuel cost ノードに向けてマウスをドラッグします。

3. Fuel cost ノードがハイライトになったらマウスボタンを離します。
３つの矢印が Fuel cost ノードを指し示すはずです (下図参照)。

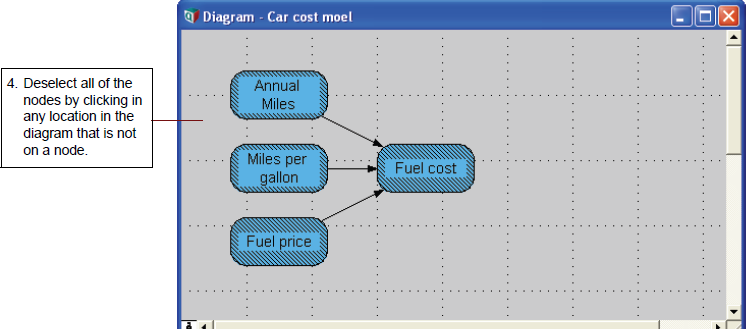

4. ダイアグラムの空いた位置をクリックして、ノードすべての選択状態を解除します。
