2群の箱ひげ図を時系列に並べたグラフを作成したい
質問:
以下のような2群の箱ひげ図を時系列に並べるにはどうすれば良いですか?

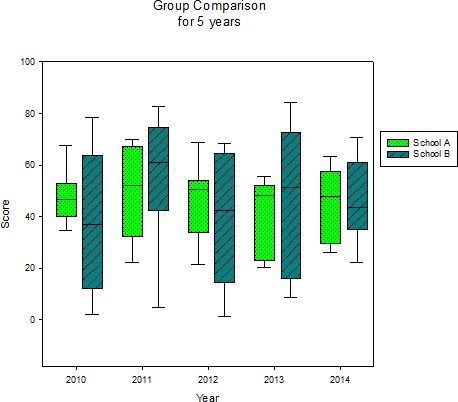

2群の箱ひげ図を年度ごとに並べた例
回答:
以下の手順に従ってください。ポイントは各群の X 軸を左右に少しだけずらすための列を用意することです。

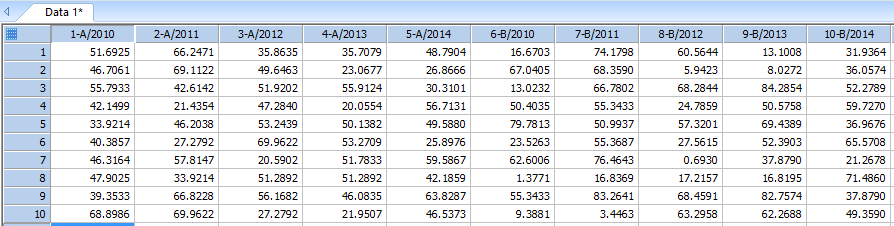

まず、箱ひげ図の元になる生データを、A群、B群につきそれぞれ用意します。
列1~5は、A群の2010年~2014年のデータです。値は20~70 の乱数。
列6~10は、B群の2010年~2014年のデータです。0~95 の乱数。
空いた列に2群の箱ひげ図
を左右にずらすための X 値をそれぞれ用意します。
この例では、X 軸の値、すなわち、2010~2014 と前後 ±0.1 の値をそれぞれ A群、B群用の X 値として使います。(※両方とも同じ X 列を使用したとしても、2群の箱ヒゲ図は作成できますが、その場合は、箱ヒゲ図どうしの間隔が 0 になりくっついて表示されます。)
両方とも同じ X 列を使用した場合は、
箱ヒゲ図どうしの間隔が 0 になる。

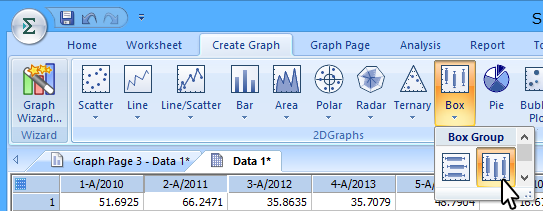

Create Graph
タブで
Box
プロットを選択します。
Create Graph ダイアログが表示されますので、Data Format に
X Many Y
を選択して、次へをクリックします。

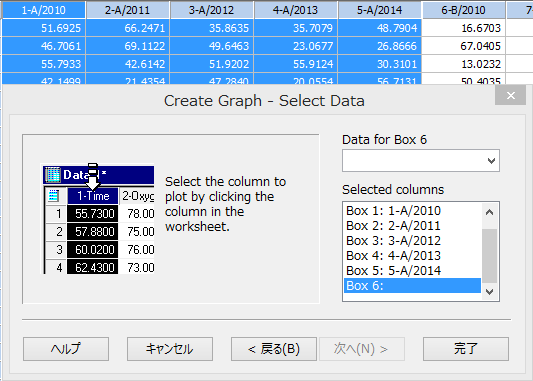

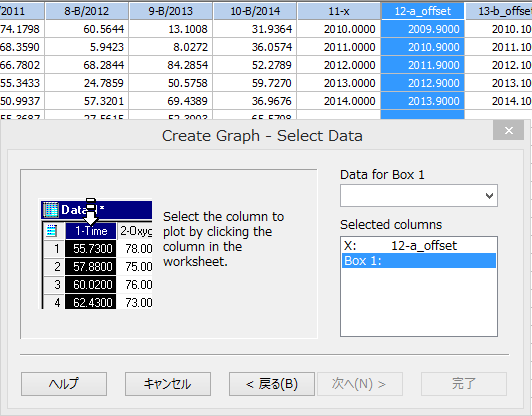

A群の箱ヒゲ図の X 座標の値として、手順2で用意した -0.1 の列を選択します。
A群の箱ヒゲ図のデータとして、列1~5を選択します。
完了
をクリックします。

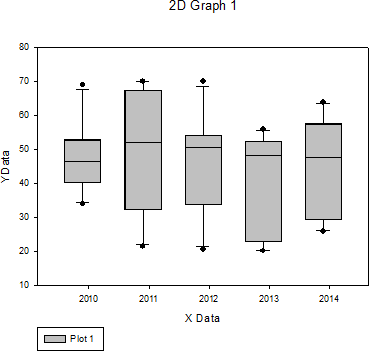

以下のように、A 群に関する箱ヒゲ図が作成されました。X 軸に対してわずかに左にずれています。
このプロットに、同様の手順で
B 群の箱ヒゲ図
を重ね合わせます。

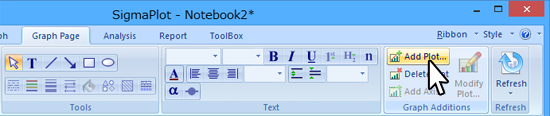

Graph Page
タブをクリックして、
Add Plot
... ボタンをクリックします。

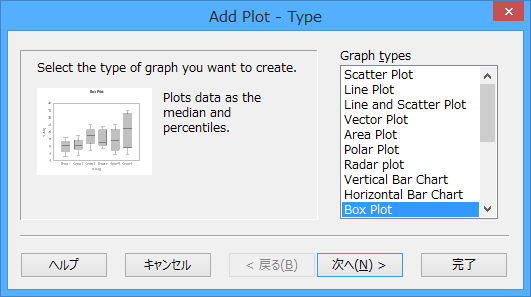

Graph types に、A 群と同じ
Box Plot
を指定して次へをクリックします。

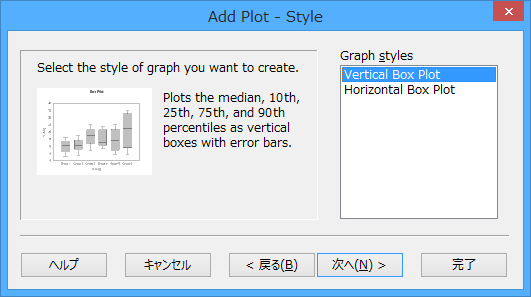

Graph Styles に A 群と同じ
Vertical Box Plot
を選択して、次へをクリックします。

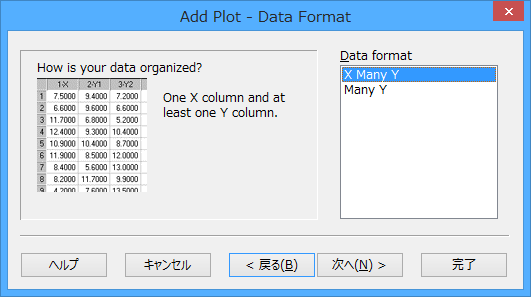

Data format に A 群と同じ
X Many Y
を選択して、次へをクリックします。

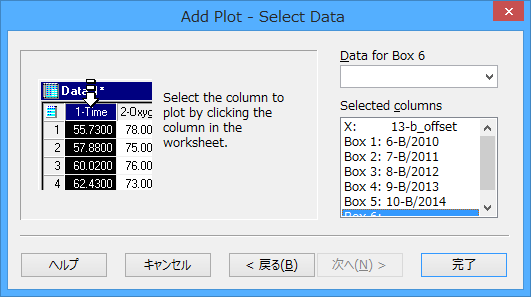

B群の箱ヒゲ図の X 座標の値として、手順2で用意した +0.1 の列を選択します。
B群の箱ヒゲ図のデータとして、列6~10を選択します。完了をクリックします。

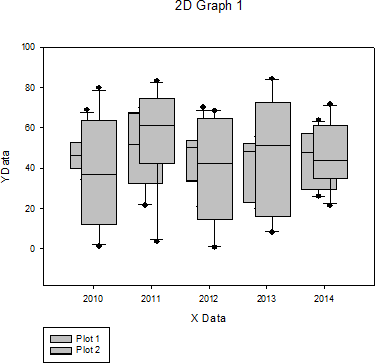

以下のように、B 群のデータが A 群に重なった状態でプロットが作成されます。X 軸に対してわずかに右にずれています。

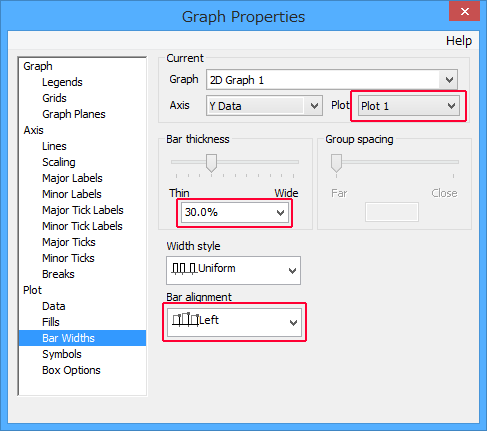

プロットをマウスでダブルクリックすると
Graph Properties
ダイアログが表示されますので、左側のリストから
Bar Widths
を選択します。
Plot 1
に対して、次の内容を指定します。
Bar thickness : 30%
Bar alignment :
Left
(つまり、A 群を X 軸目盛りに対して左寄せにする)

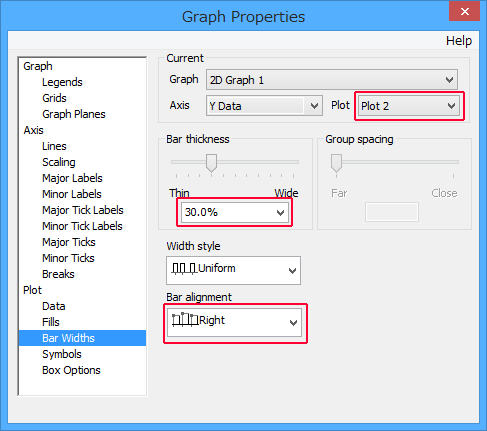

Plot 2
に対して、次の内容を指定します。
Bar thickness : 30%
Bar alignment :
Right
(つまり、B 群を X 軸目盛りに対して右寄せにする)

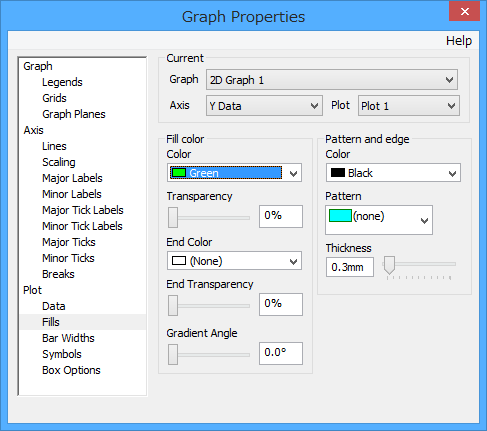

また、A 群と B 群を区別しやすくするよう、
Fills
で塗りつぶしを設定します。

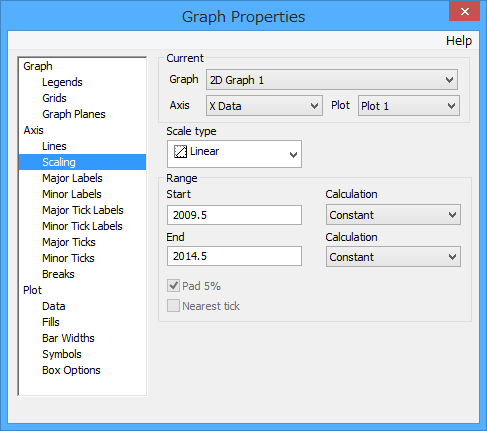

必要があれば、X 軸の範囲を指定します。

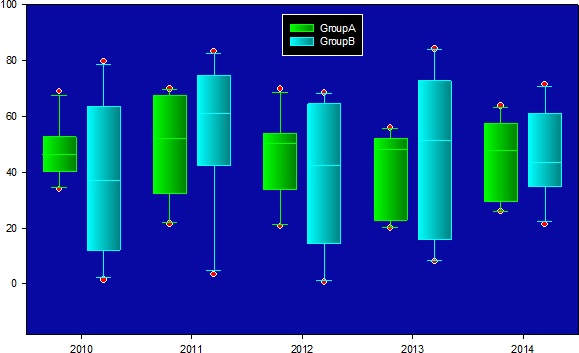

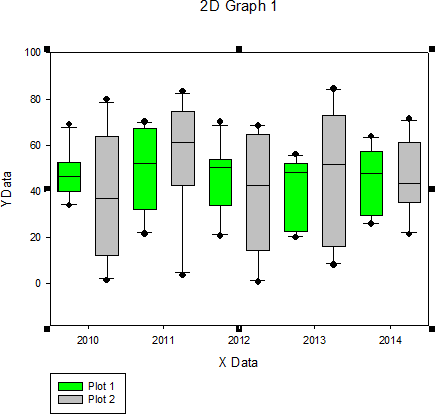

以上で、以下のようなグラフが作成されます。(箱ヒゲ図間の間隔を調整したい場合は、各 X データの列の値を調整してください。例えば、もうしこし狭くしたいなら ± 0.05 にします。)
必要に応じて、タイトルや凡例、塗りつぶし方法などを変更してください。
