FlexPDE 1D、1D+2D、1D+2D+3D の違いは？

質問：製品には1D、1D+2D、1D+2D+3D とありますが、それぞれの違いを教えてください。1D は 1次元の解析のみ可能ということなのでしょうか。

回答：FlexPDE の基本は 2D です、以下の説明を参照下さい。

(1) FlexPDE の基本は 2D です。

(2) 3D は、完全な 3D 空間で計算するのではなくて、以下のような擬似的な 3D での計算を行います。

• 2D 形状を Z 軸方向に引き伸ばしたような形状
  その表面上の値の変化を計算します。以下のサンプルを参照下さい。

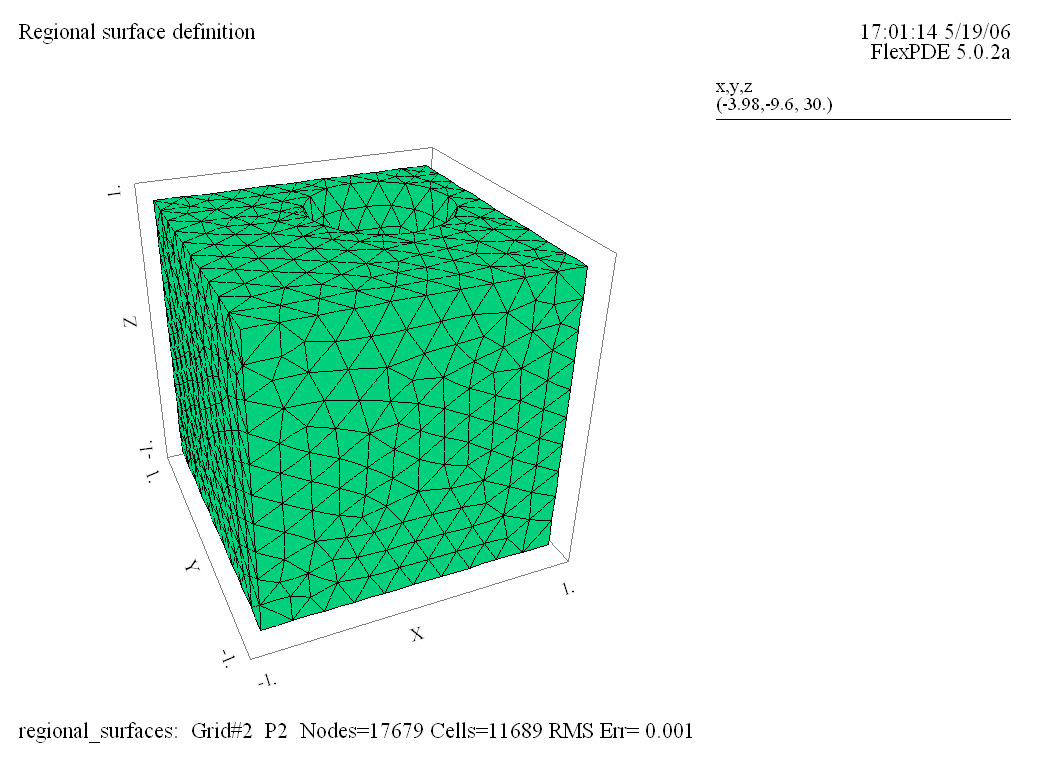

  • FlexPDE5\Samples\misc\3d_domains\regional_surfaces.pde



• コンデンサーのように層状に重ねられたような形状
  各層での値の変化を計算します。以下のサンプルを参照下さい。

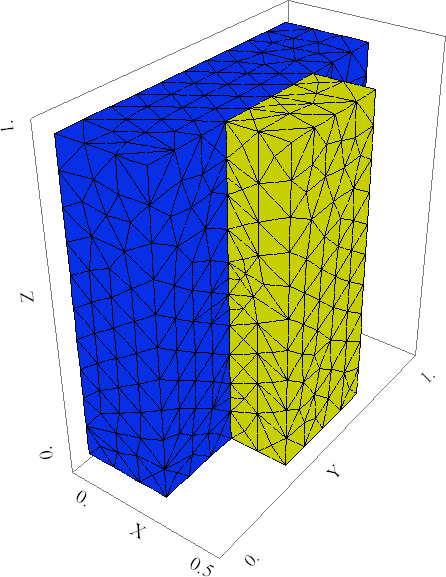

  • FlexPDE5\Samples\steady_state\stress\3d_bimetal.pde

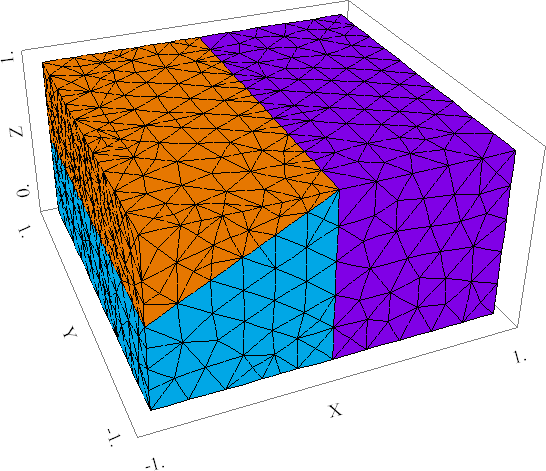

  • FlexPDE5\Samples\misc\3d_domains\3d_void.pde

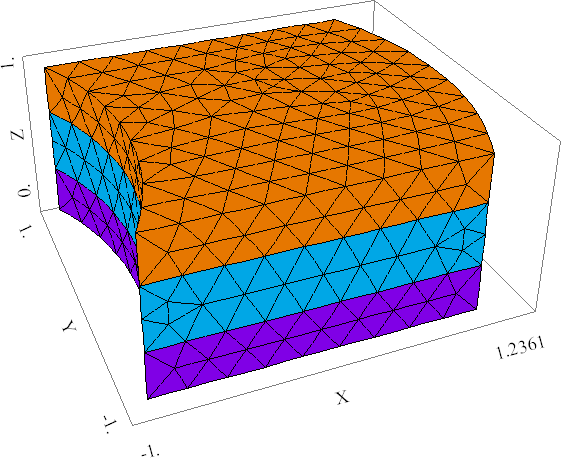

  • FlexPDE5\Samples\misc\3d_domains\3d_pinchout.pde



• 球や半球(ドーム)、環(ドーナツ)のような簡単な形状
  以下のサンプルを参照下さい。

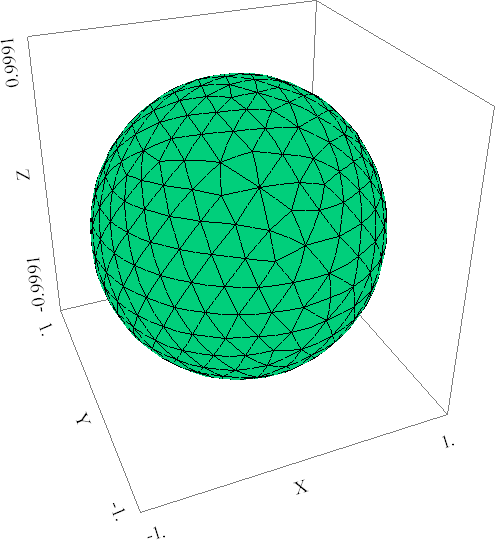

  • FlexPDE5\Samples\misc\3d_domains\3d_sphere.pde

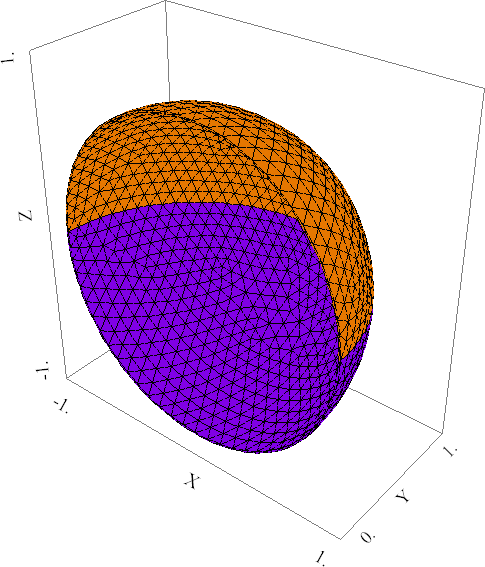

  • FlexPDE5\Samples\misc\3d_domains\3d_shell.pde

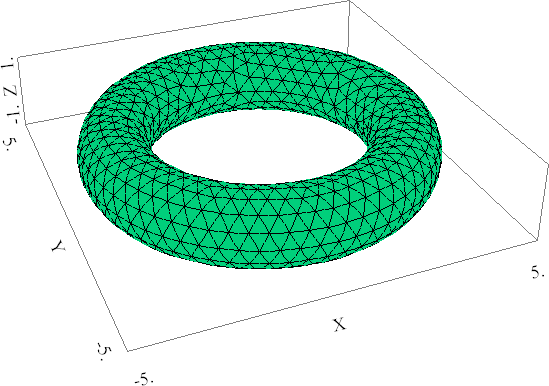

  • FlexPDE5\Samples\misc\3d_domains\3d_torus.pde


(3) 1D は１つの軸の値を固定できる場合に使用します。

• 2D 問題で、条件によっては、１つの軸の値を固定できる場合があります。一部の 2次元問題は、１次元シミュレーションの適用でより高速に処理可能となります。


• 例えば、均一な材料で、極小の熱源からの熱拡散は、場所に依存しないで、単に、熱源からの距離Rにのみ依存する一次式として表現可能です。以下のサンプルを参照下さい。

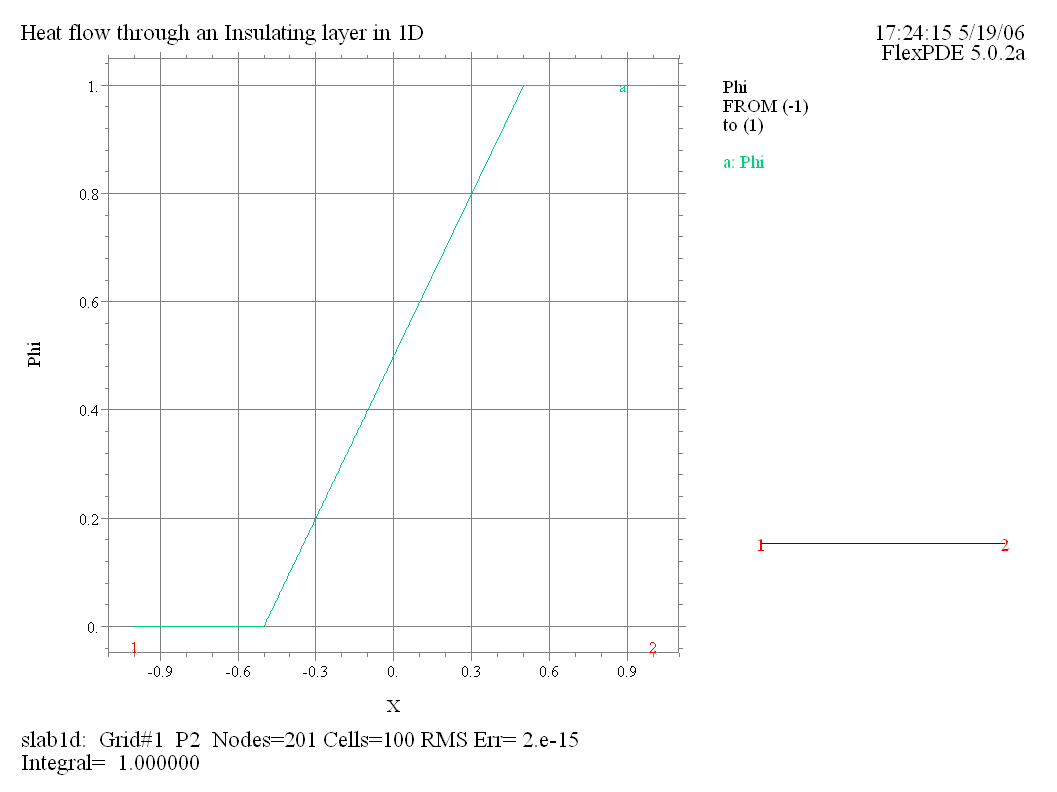

  • FlexPDE507\Samples\misc\1D\slab1d.pde

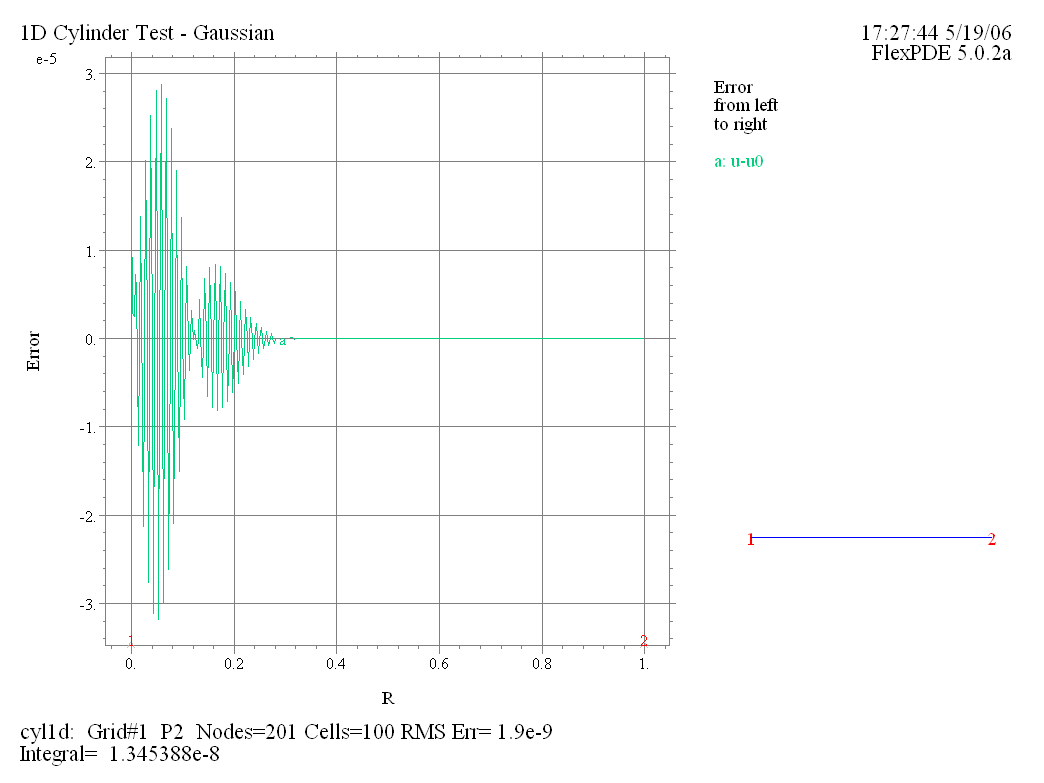

  • FlexPDE507\Samples\misc\1D\cyl1d.pde
